Un sistema de alcantarillado por vacío, también conocido como alcantarillado neumático, es un método avanzado de transporte de aguas residuales desde su punto de origen hasta una planta de tratamiento. A diferencia de los sistemas convencionales, este mantiene un vacío parcial, con una presión de aire inferior a la atmosférica dentro de la red de tuberías y el recipiente de recolección de la estación de vacío.
Historia y Evolución
Los alcantarillados por vacío se instalaron por primera vez en Europa en 1882. El ingeniero holandés Charles Liernur fue pionero en la aplicación del drenaje por presión negativa a finales del siglo XIX. Sin embargo, las implementaciones técnicas a gran escala comenzaron en Suecia en 1959.
Históricamente, estos sistemas eran productos de nicho, utilizados principalmente en trenes, aviones, ferris y zonas planas con suelos arenosos o niveles freáticos elevados. Aunque eran más económicos de instalar que los alcantarillados por gravedad, su mantenimiento era más costoso. No obstante, en el siglo XX, la tecnología ha mejorado significativamente gracias a sensores de localización de fallos, reduciendo los costos operativos y haciendo que, en algunos casos, sean más rentables que los sistemas convencionales.
Elementos Básicos del Sistema
Los componentes principales de un sistema de alcantarillado por vacío incluyen cámaras de recolección, válvulas de vacío, tuberías, una estación de vacío central y componentes de monitoreo y control.
Funcionamiento Técnico
Algunos sistemas utilizan inodoros de vacío conectados directamente a la línea, lo que reduce drásticamente el consumo de agua (menos de un cuarto de litro por descarga). Otros emplean el drenaje por gravedad estándar para la primera fase, donde las aguas residuales fluyen hacia un pozo de recolección que puede servir a entre 2 y 6 viviendas.
La tecnología se basa en la presión diferencial de aire. Bombas de vacío de paletas rotativas generan una presión operativa de -0.4 a -0.6 bar en la estación central, que es el único elemento del sistema que requiere suministro eléctrico.
Las válvulas de interfaz, instaladas en las cámaras de recolección, funcionan neumáticamente. Cuando el nivel de llenado en el pozo alcanza un punto determinado, la válvula se abre automáticamente. El impulso para abrirla es transferido por una unidad de control neumático-mecánico, utilizando la energía del propio vacío sin necesidad de electricidad en los puntos de recolección.
Transporte y Monitoreo
Una vez abierta la válvula, la diferencia de presión entre la atmósfera y el vacío transporta las aguas residuales y el aire hacia la estación central. Debido a las altas velocidades de flujo, el sistema se mantiene libre de bloqueos y sedimentación, eliminando la necesidad de pozos de registro o cámaras de inspección frecuentes.
Para sistemas extensos, se pueden implementar sistemas de monitoreo remoto para supervisar las válvulas y los pozos de recolección, facilitando la detección de fallos y el mantenimiento preventivo.
Ventajas del Alcantarillado por Vacío
Este sistema ofrece beneficios significativos sobre el alcantarillado por gravedad:
- Hermeticidad: El sistema es cerrado y libre de infiltraciones y exfiltraciones, lo que lo hace ideal para zonas de protección de agua.

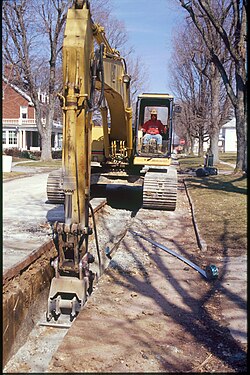

- Instalación Flexible: Las tuberías pueden colocarse en terrenos planos o incluso subir pendientes (dentro de ciertos límites), evitando excavaciones profundas y costosas.
- Menor Mantenimiento de Red: No hay sedimentación gracias a las altas velocidades de flujo, lo que elimina la necesidad de limpieza mecánica frecuente de las tuberías.
- Eficiencia Energética: La energía eléctrica solo se requiere en la estación de vacío central.
- Sostenibilidad: El tiempo de permanencia del agua residual es muy corto y se mezcla continuamente con aire, lo que reduce la formación de ácido sulfhídrico (H2S) y mantiene el agua "fresca".
